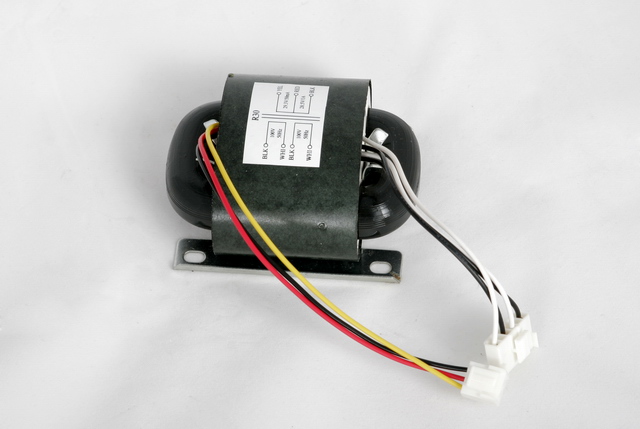

R型變壓器尺寸表
R型變壓器尺寸表
R－Shape Transformer Size List
| 型號 Model | 參考重量Weight (KG) | 參考功率Wattage（VA） | A | B | C | D | E | F | G | Tl |
| R-8 | 0.32 | 5～12 | 69 | 37 | 53 | 44 | 58 | 33 | Φ4 | 15 |
| R-10 | 0.4 | 8～15 | 74 | 38 | 55 | 45 | 60 | 35 | Φ4 | 16 |
| R-20 | 0.5 | 20～28 | 79 | 40 | 55 | 45 | 68 | 39 | Φ4 | 18 |
| R-26 | 0.6 | 25～35 | 81 | 42 | 70 | 55 | 72 | 41 | Φ5 | 19.5 |
| R-30 | 0.7 | 30～45 | 95 | 52 | 70 | 60 | 74 | 42 | Φ5 | 20 |
| R-35 | 0.9 | 35～55 | 96 | 52 | 84 | 64 | 79 | 43 | Φ5 | 20 |
| R-40 | 0.9 | 45～60 | 96 | 51 | 70 | 60 | 80 | 44 | Φ5 | 21 |
| R-50 | 1 | 50～65 | 97 | 50 | 75 | 65 | 86 | 47 | Φ5 | 23 |
| R-80 | 1.4 | 60～100 | 121 | 71 | 90 | 70 | 90 | 52 | Φ5 | 24 |
| R-100 | 1.7 | 90～130 | 123 | 68 | 100 | 80 | 103 | 55 | Φ5 | 26 |
| R-160 | 2.6 | 120～200 | 135 | 78 | 100 | 85 | 110 | 60 | Φ5 | 27 |
| R-260 | 3.1 | 200～300 | 148 | 89 | 130 | 95 | 118 | 66 | Φ5 | 30 |
| R-320 | 3.8 | 280～380 | 158 | 95 | 135 | 95 | 128 | 68 | Φ5 | 32 |
| R-600 | 6.5 | 300～650 | 176 | 101 | 142 | 100 | 140 | 80 | Φ8 | 38 |
| R-1000 | 10.5 | 850～1200 | 213 | 126 | 180 | 140 | 171 | 93 | Φ8 | 45 |
